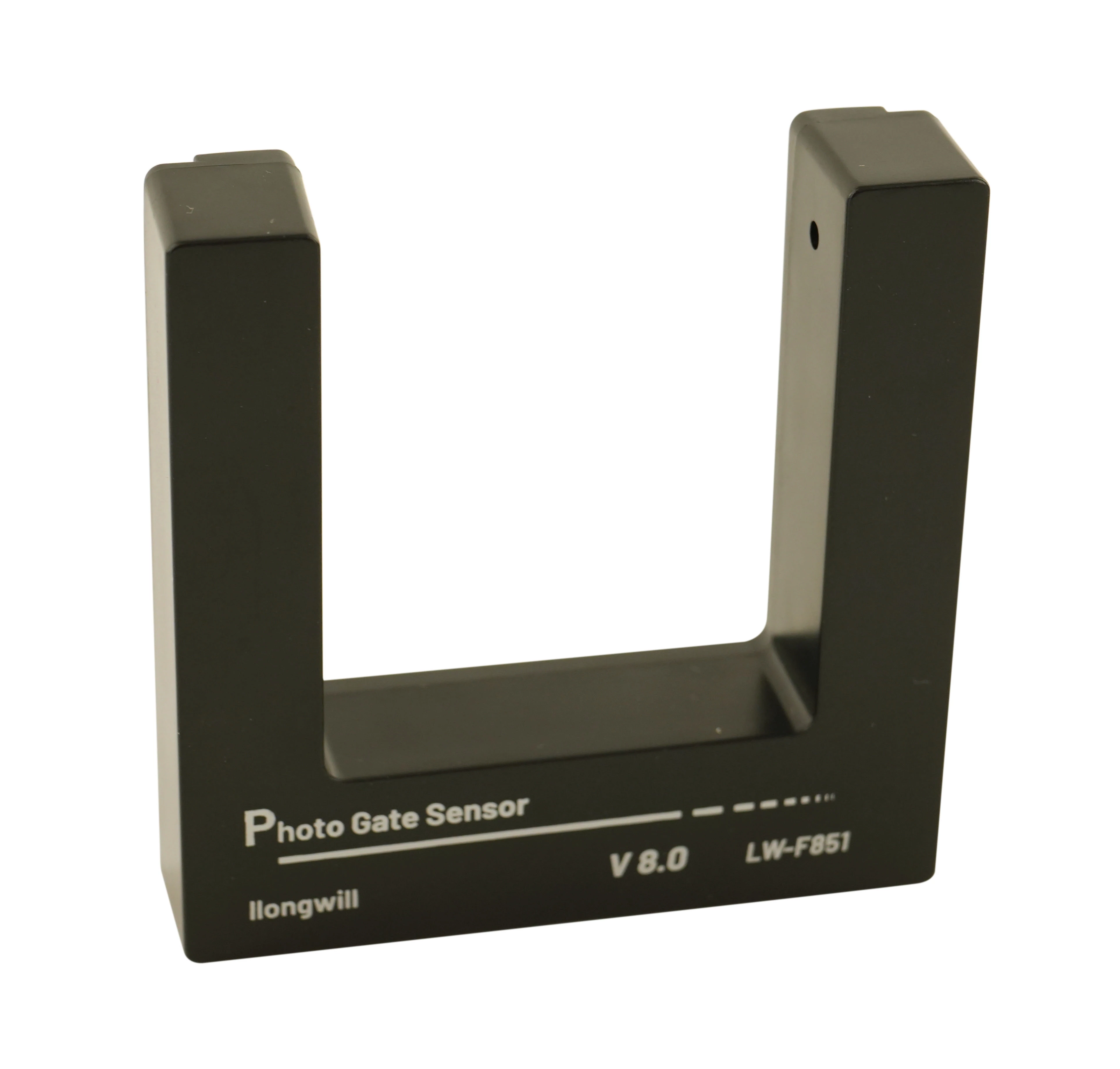

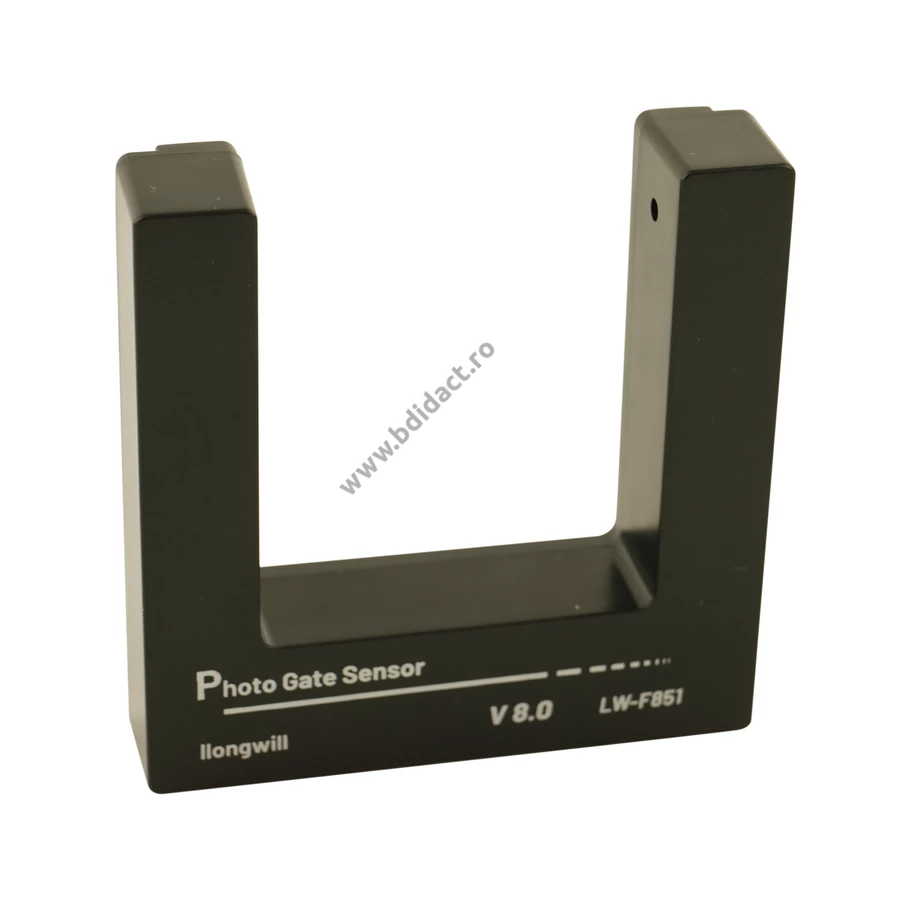

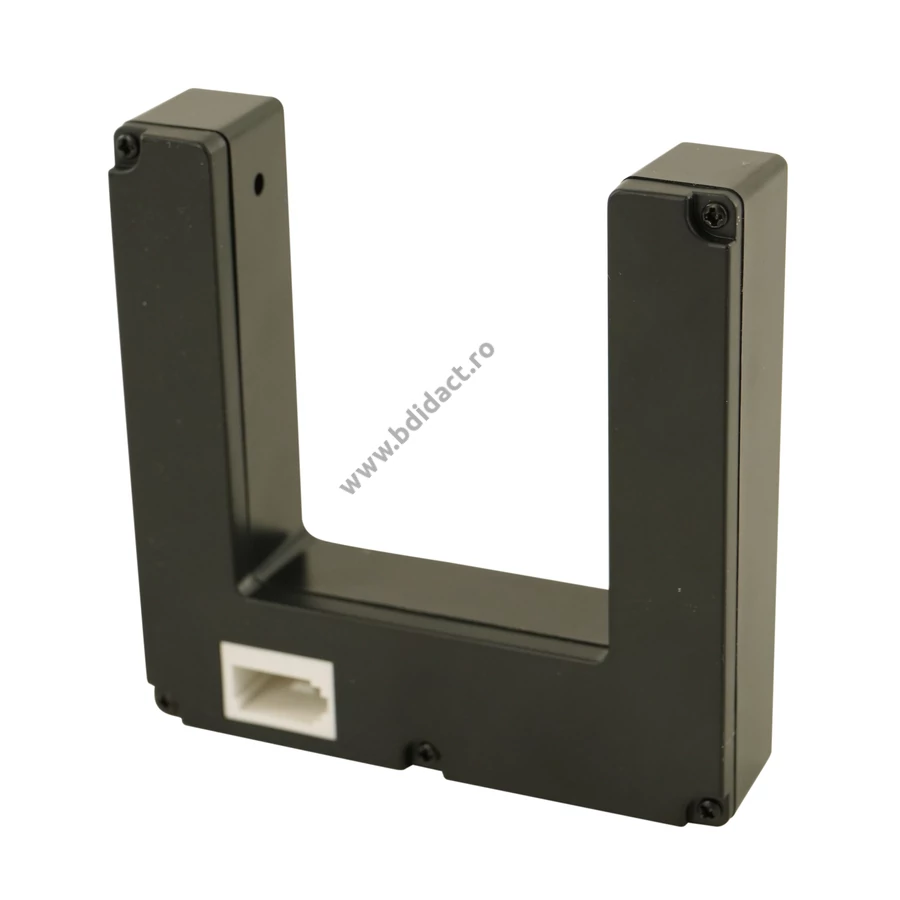

Senzor poartă fotoelectrică

Acest dispozitiv permite măsurarea timpului de mișcare al unui obiect între două bariere fotoelectrice, facilitând astfel experimente fizice bazate pe măsurători precise în funcție de timp. Sunt disponibile patru moduri diferite de măsurare: întrerupere de tip „I”, întrerupere de tip „U”, Numărare și Pendul simplu, care trebuie selectate înainte de începerea experimentului. Bariera fotoelectrică se bazează pe un circuit optic simplu, care detectează mișcarea corpurilor prin întreruperea fasciculului luminos și este potrivită pentru determinarea mai multor mărimi fizice fundamentale.

Selectarea modului de măsurare se face accesând pictograma „Photo gate setting”, unde sunt disponibile următoarele opțiuni:

• Măsurare tip „I”: cronometrarea începe când muchia 1 a plăcuței întrerupătoare blochează fasciculul de lumină și se oprește când muchia 2 trece prin fascicul.
• Măsurare tip „U”: cronometrarea începe cu întreruperea fasciculului de muchia 1 și se oprește cu întreruperea de către muchia 3.
• Pendul simplu: fiecare oscilație completă a pendulului este considerată un ciclu de măsurare.
• Numărare: sistemul înregistrează toate întreruperile fasciculului luminos pe durata experimentului.

Dacă sunt utilizate două bariere fotoelectrice, sistemul poate măsura și timpul de trecere al obiectului între două puncte.

Aplicații tipice:

• măsurarea vitezei instantanee și medii, precum și investigarea relației dintre acestea
• determinarea accelerației și analiza relației dintre forța de tracțiune și masă
• măsurarea accelerației unui corp în cădere liberă cu ajutorul barierei fotoelectrice
• studierea muncii și a energiei
• legea conservării energiei mecanice, în special pe planuri înclinate
• analiza teoremei impulsului în cazul forțelor constante și variabile
• investigarea legii conservării impulsului
• efectele coliziunilor asupra energiei cinetice
• măsurarea perioadei unui pendul simplu și analiza relației dintre perioadă și lungime
• determinarea accelerației gravitaționale cu ajutorul pendulului
• studierea echilibrului a două forțe și a forței centrifuge
• analiza energiei cinetice a corpurilor și a relației dintre tensiunea indusă și variația fluxului magnetic

Sistemul de bariere fotoelectrice este deosebit de util în predarea fizicii la școala generală și liceu, deoarece demonstrează vizual legile fundamentale ale mecanicii și electromagnetismului.

Dimensiune: 8 × 8 × 2 cm

Pentru utilizarea produsului este necesară interfața de transmitere a datelor pentru senzori (SJK_NK-KS-A804) și adaptorul pentru senzor cu fir (SJK_NK-KS-A810), care se achiziționează separat.
